車間局部整體通風工藝描述：

對車間內焊接區域采用分層置換通風方式處理焊接煙塵，上方布置排風管道，管道上安裝排風百葉，兩側帶支管和排風口；下方布置送風管道，管道上安裝送風筒。室外空氣經送風機組內的過濾器過濾后被送入車間，生產過程中產生的焊煙、粉塵在人體溫度、焊接溫度產生的熱上升氣流和送風氣流的共同作用下上升到一定高度，被排風百葉吸收進入排風管道，焊煙、粉塵經靜電除塵器處理后排出室外。空調機組放置在墻外位置。

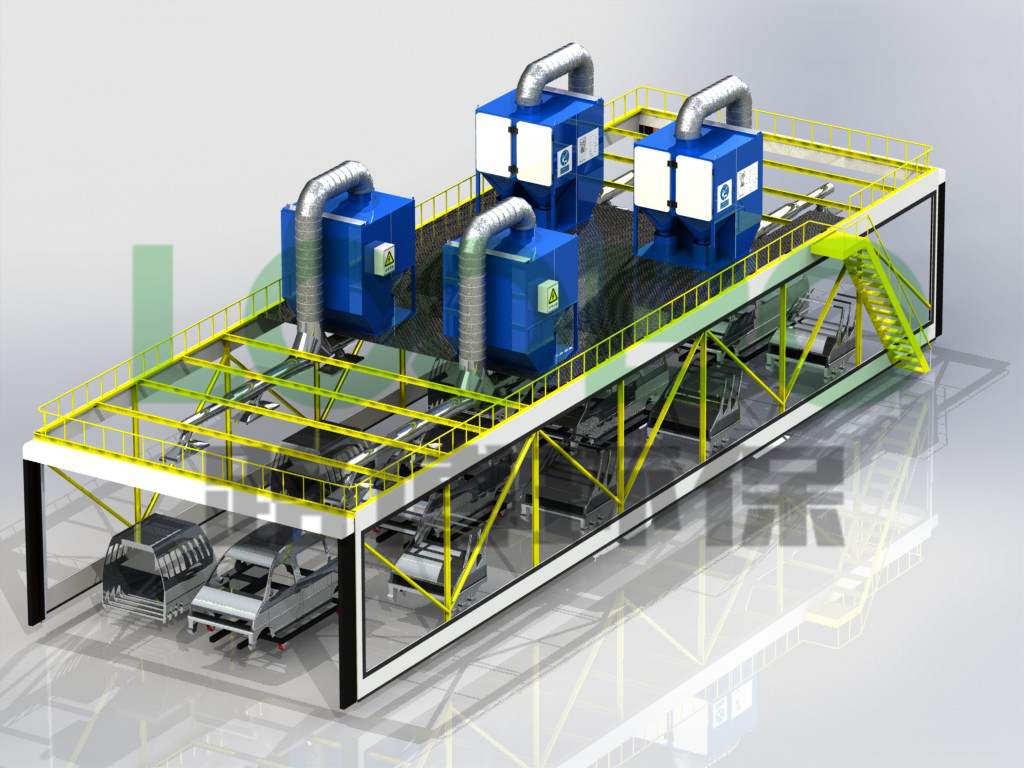

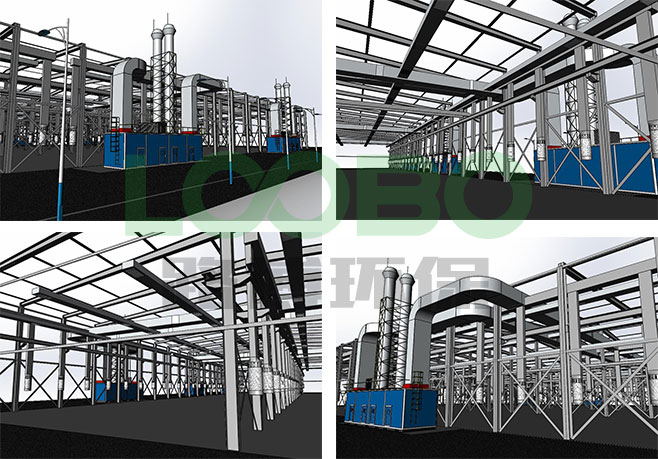

工藝效果圖：

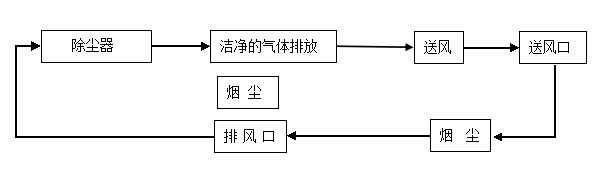

工藝流程圖：

目標任務:

1.使車間內有害物質的濃度遠低于國家強制性標準《工業企業設計衛生標準GBZ1-2002》《工作場所有害因素職業接觸界限值》所規定的車間空氣中煙塵衛生標準。確保作業現場環境美觀，空氣清新，打造健康生產理念；
2.確保煙塵凈化系統持續穩定運行，操作簡便，設備完好率高，故障率低；
3.確保整體設計優化、合理、簡潔、美觀；
4.確保能耗低、物耗少；運行費用少，管理成本低。
5.充分考慮方案合理性，節約型，可行性和規范性.
6.使車間內有害污染物的濃度小于國家強制性標準和《工作場所有害因素職業接觸界限值》所規定的車間粉塵最高允許濃度10mg/m3）。

設計依據:

1.《采暖通風與空氣調節設計規范》GB50019-2003
2.《通風與空調工程施工質量驗收規范》GB50243-2002
3.《潔凈廠房設計規范》GB50073-2001
4.《工作場所有害因素職業接觸界限》GBZ2-2002
5.《工作場所有害因素職業接觸限值?第1部分：化學有害因素》GBZ2.1-2007
6.《工業企業廠界噪聲標準》GB12348-90
7.《低壓配電設計規范》GB50054-95
8.《環境空氣質量標準》GB3095-1996
9.《工業企業設計衛生標準GBZ1-2002》
10.《工業建筑照明標準值（GB50034-2004）》
11．《工作場所有害因素職業接觸限值? 第2部分：物理因素》GBZ2.2-2007
12．《建筑設備施工安裝圖集》（91SB－1－6）

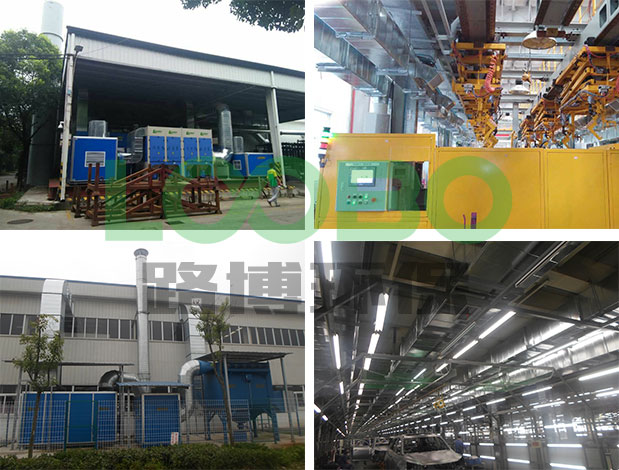

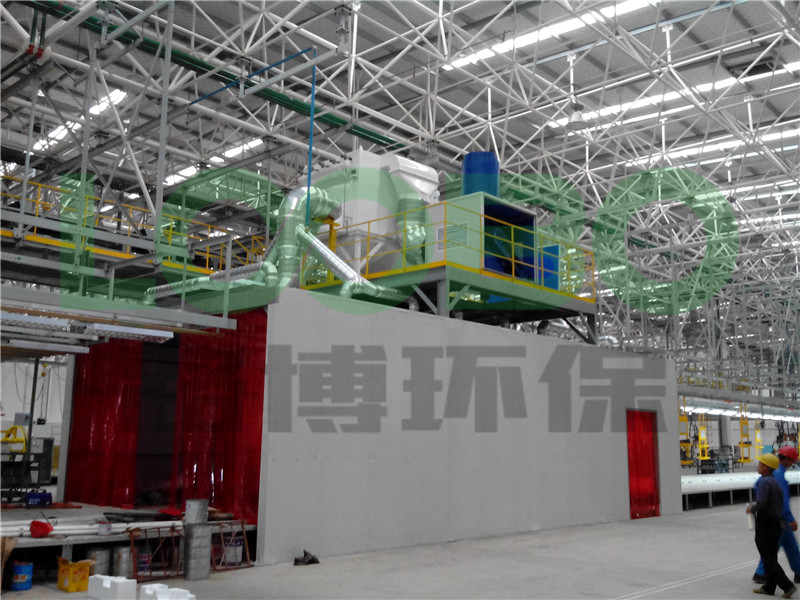

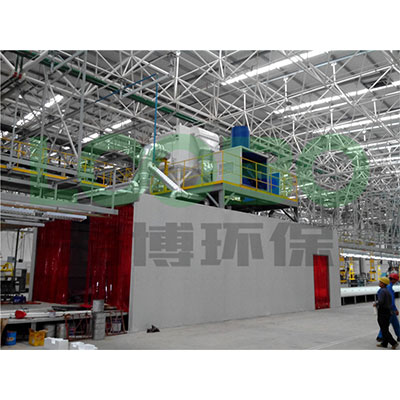

效果圖:
